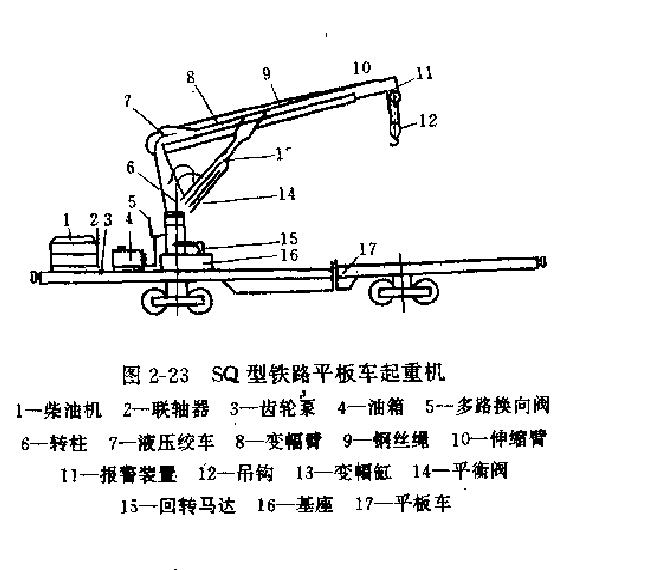

SQ型液壓起重機(見圖2-23)，主要用于鐵路專用平板維修車或軌道車的吊重作業。目前在鐵路部〔飛廣泛使用。由于操作、維修保養不善，起重機液壓系統故障時有發生，排除不及時，直接影響起重機的正常運轉。

液壓系統是以液壓油為介質傳遞動力，其故障多發生在動力元件泵;控制元件換向閥、安全閥;執行元件液壓缸、馬達以及液壓油等。現將吸型起重機液壓系統出現的故障及處理方法簡介如下:
SQ型起重機液壓系統為單定量泵開式循環系統，即齒輪泵從油箱吸油，壓力油流經系統釋放能量，再排回油箱。開式回路具有結構簡單、散熱性能好等特點。系統調定壓力為15MPa，工作壓力一般為7MPa一12MPa。

故障1：各執行運動部件不動作，高壓側油路壓力不足或恨本無壓力
產生原因:
(1)齒輪泵與柴油機之間的聯軸器(見圖2-23序號2)損壞。
(2)齒輪泵旋轉方向不對。
(3)齒輪泵磨根或損壞。
(4)液壓油粘度過低，內泄增加。
(5)多路換向閥有故障，特別是其中的先導式安全閥不關閉。
處理方法:本著先簡后繁的檢查原則，即動力元件一控制元件一執行元件。
(1)修理聯軸器，更換損壞零件。
(2)齒輪泵轉向錯誤，吸油口變成了排壓力油口，則壓力上不去，應改正其轉向。
(3)齒輪泵內部零件磨損嚴重、間隙過大，致使內泄漏增加.。修復磨損零件，必要時更換新泵。
(4)液壓油粘度太低，造成內泄漏大，壓力不足。按使用說明書要求，選用合適粘度的液壓油，即冬季用20°其它三季度用30°液壓油。
(5)拆下多路換向閥上的先導式安全傀。分解檢查錐閥與閥座接合面是否有磨損、柱塞卡死或柱塞彈簧疲勞損壞而彈力不足，造成主閥不關閉，致使安全閥一直處干泄卸狀態，出現系統無壓力或壓力不足。修理磨損零件或更換柱塞彈簧。

故障2：伸縮臂缸和變幅臂缸有爬行動作，
產生原因:
(1)液壓缸內活塞密封元件老化或損壞。
(2)平衡閥故障。
(3)液壓缸或液壓系統內有空氣。
處理方法:
(1)更換活塞密封件。
(2)將平衡解體，檢查活塞、平衡閥柱塞、閣芯是否密封不嚴、卡死或損壞;各種復位彈簧是否疲勞損壞;控制油口是否有臟物堵塞.’清洗閥件，除去臟物。如果零件不能正常使用，必須更換。
(3)排除空氣。起重機吊重前，操縱各執行動作部件，反復動作數次即可。

故障3：系統工作時嗓聲嚴重，閥嘯叫。
產生原因;情況多種多樣，但主要有幾種。
(1)吸油濾油器被臟物堵塞，吸油不暢。
(2)油箱液面太低，吸油時發出尖叫。
(3)液壓油粘度過高，吸油阻力過大。
(4)齒輪泵吸油口密封不良，吸入空氣。
(5)先導式安全閥及平衡閥有故障。
處理方法:
(1)清除濾油器表面臟物，重新過濾液壓油。
(2)加油易保證油箱油面到正常位置。
(3)改用該產品推薦的粘度液壓油。
(4)更換密封件。
(5)同故障l、2的處理方法。

從以上故障產生的原因不難看出，只要使用者平時加強對設備的維護保養，是能夠避免故障的發生，使設備正常運轉的。
