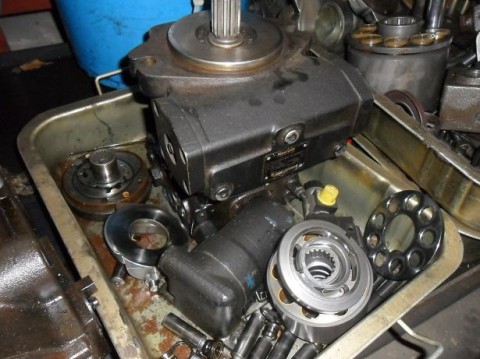

很多人對于液壓系統中的系統結構不知道怎么去區分，身處液壓泵維修的行業中，出現這樣的情況無疑是非常不專業的。對于液壓泵維修人員來說，想要進行液壓泵維修，其首要就是要了解液壓系統的結構。

         液壓動力部分采用以表明不同功能元件之間的相互關系。液壓源含有液壓泵、電動機和液壓輔助元件；液壓控制部分含有各種控制閥，用于控制工作油液的流量、壓力和方向；執行部分含有液壓缸或液壓馬達，其可按實際要求來選擇。在分析和設計實際任務時，一般采用方框圖顯示設備中實際運行狀況?？招募^表示信號流，而實心箭頭則表示能量流。

         基本液壓回路中的動作順序—控制元件（二位四通換向閥）的換向和彈簧復位、執行元件（雙作用液壓缸）的伸出和回縮以及溢流閥的開啟和關閉。 對于執行元件和控制元件，演示文稿都是基于相應回路圖符號，這也為介紹回路圖符號作了準備。

         根據系統工作原理，您可對所有回路依次進行編號。如果第一個執行元件編號為0，則與其相關的控制元件標識符則為1。如果與執行元件伸出相對應的元件標識符為偶數，則與執行元件回縮相對應的元件標識符則為奇數。 不僅應對液壓回路進行編號，也應對實際設備進行編號，以便發現系統故障。

         DIN ISO1219-2標準定義了元件的編號組成，其包括下面四個部分：設備編號、回路編號、元件標識符和元件編號。如果整個系統僅有一種設備，則可省略設備編號。實際中，另一種編號方式就是對液壓系統中所有元件進行連續編號，此時，元件編號應該與元件列表中編號相一致。 這種方法特別適用于復雜液壓控制系統，每個控制回路都與其系統編號相對應。

        由上可知，我們可以通過液壓回路的控制系統來區分液壓系統的結構，若是存在編號則可以對照編號去核對系統結構。對于液壓泵維修人員來說，具有編號的液壓系統無疑是最受他們歡迎的。
